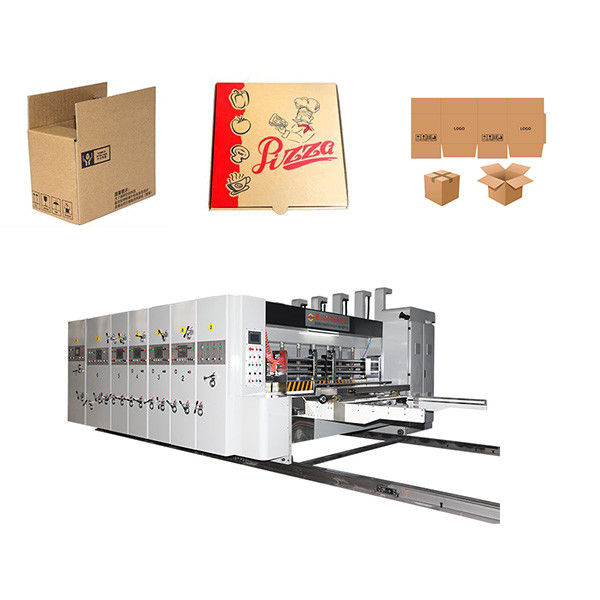

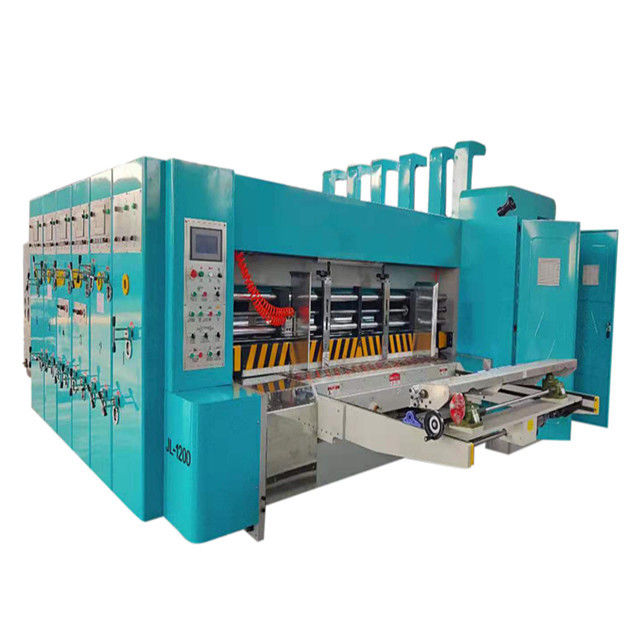

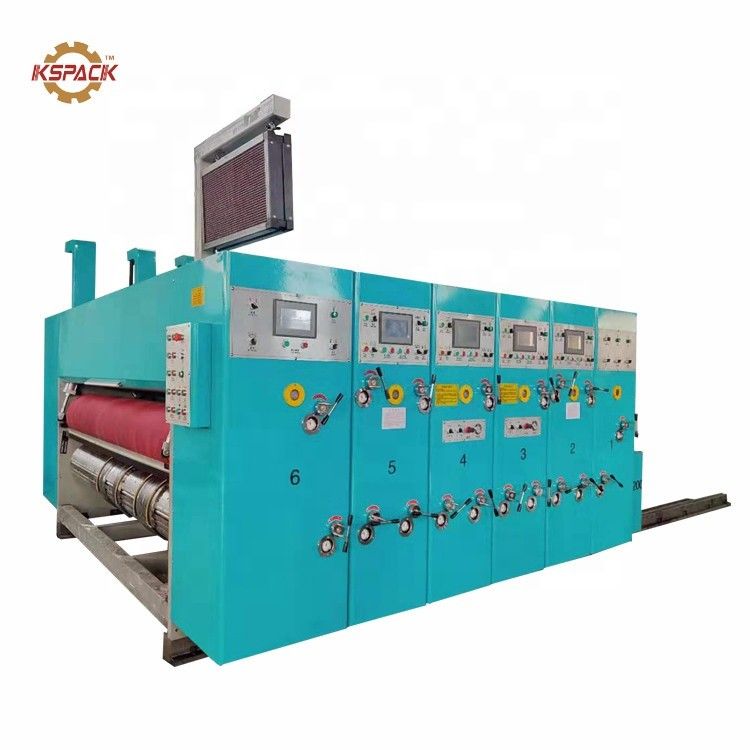

Macchine per la stampa automatica di scatole ondulate

GSYM¢408 ((1200) x 1800-2800 mm

Nota: secondo le richieste del cliente, può scegliere 1-6 colori, slot

Tagliatrice, fori di fissaggio, tutto facoltativo.

Parte di guida

[1] macchina di controllo elettrico dal campanello di allarme, avviso di suono continuo, per garantire la sicurezza dei lavoratori.

[2] albero motore con frizione, per evitare l'uso improprio e danni alla macchina.

[3] dispositivo di blocco pneumatico.

[4] Il motore ospitante avvia il dispositivo di protezione (la macchina non è bloccata, il motore ospitante non può iniziare a funzionare)

2. sistema di alimentazione a rulli di punta

[1] ventola di alimentazione ausiliaria di carta ad aspirazione 7,5 kW, secondo le diverse condizioni di piegatura del cartone, regolazione del volume d'aria,

Per garantire un'approvvigionamento regolare di carta, rimuovere la superficie del cartone con lo spazzole

Polvere, pezzi di carta e altri detriti migliorano la qualità della stampa.

[2]con un interruttore di controllo della catena, carta di arresto di emergenza di controllo.

[3] Il sollevamento e il ribasso della carta adottano il cilindro d'aria, l'azione veloce, lo sforzo.

[4] l'uso di Shandong "Komori" sistema di alimentazione del rullo bordo anteriore, semplice funzionamento, alta precisione.

Forte adattabilità, trasmissione di velocità più stabile, adatta per la deformazione, trasmissione di cartone sottile, l'effetto è evidente.

[5] deflettore laterale, posizione della casella posteriore mediante regolazione elettrica a vite; regolazione sincronizzata manualmente della posizione superiore e inferiore del deflettore anteriore.

[6] dispositivo di alimentazione a saltare (secondo la necessità di scegliere alimentazione continua o a foglio).

[7] Controllo PLC, interfaccia uomo-macchina, memorizzazione dei menu, correzione della piastra di stampa, velocità di stampa, quantità, tempo e funzionamento del dipartimento

3 Rulli di alimentazione

[1] up roller utilizzare l'albero di gomma morbida, in modo da quando alimentare la tavola assicurarsi di non borken la tavola di diametro 132mm, indossando l'albero di gomma, rendere la biancheria corretta, mantenere la carta di alimentazione a vapore e accurata.

[2] Il rullo di alimentazione inferiore con diametro del rullo in rilievo ¢ 175 mm, tubo in acciaio senza saldature, rivestimento in cromo duro in rilievo.

[3] il quadrante del rotolo di alimentazione a scorrimento trasversale regola manualmente la gamma di regolazione di 0 ~ 12 mm. La regolazione non influenza l'intervallo degli ingranaggi, per garantire la precisione della trasmissione.

[4] Dispositivo di autobloccaggio a regolazione fine a velocità ridotta a mano.

4 dispositivi automatici a zero

[1] La sezione di alimentazione della carta, la sezione di stampa e la parte a fessura vengono automaticamente ripristinate a zero.

[2]Generalmente il cartone utilizza un dispositivo a zero automatico, provare a stampare due può essere regolato nella posizione corretta per ridurre i rifiuti di cartone.

Dipartimento stampa

1. rotoli di stampa (rollo di lamiera)

[1] diametro di ¢ 393,6 mm (con diametro di ¢ 408 mm).

[2]smolare la superficie in acciaio di alta qualità, scala di riferimento assiale, cromatura dura.

[3]per eseguire la correzione dell'equilibrio, funzionamento regolare, per adattarsi al funzionamento ad alta velocità.

[4] piastra di rotolamento fisso a grilletto, con fossa di piastra sospesa, per adattarsi alla versione rapida dell'installazione conveniente e veloce.

[5] versione completa dello slot per appesi, per la versione per appesi da 10 mm dell'articolo.

[6] caricamento e scarico della piastra di stampa, il comando elettrico dell'interruttore a piedi è in retromarcia.

[7] traverso manuale assiale del rullo di stampa, movimento massimo di 10 mm.

2. rotolo della macchina da stampa

[1] di diametro di ¢ 155 mm.

[2] l'uso di macinazione superficiale di tubi in acciaio senza saldature di alta qualità, correzione del bilanciamento dinamico, funzionamento regolare, cromatura dura

[3] quadrante di tipo slider a rullo a pressione di stampa per regolare manualmente l'intervallo di regolazione da 0 a 12 mm. La regolazione non influisce sulla distanza libera degli ingranaggi per garantire la precisione della trasmissione.

3 Alimentazione dei rulli superiori e inferiori

[1] sul rotolo: tubo di acciaio senza saldatura di diametro ¢ 86 mm, con tre anelli di alimentazione in carta.

[2] il rotolo successivo: diametro ¢ 155 mm tubo di acciaio senza saldatura, a superficie levigata, cromato duro

[3] il quadrante del rotolo di alimentazione a scorrevole incrociato regola manualmente la gamma di regolazione di 0 ~ 12 mm. La regolazione non influisce sui denti Il libero della ruota, per garantire la precisione della trasmissione.

4. sistema di inchiostro a rulli in gomma di acciaio anilox

[1]Diametro di ¢ 213,7 mm.

[2]la rettificazione della superficie dell'acciaio, la reticolazione per repressione, il cromaggio duro.

[3] correzione dell'allanza, funzionamento regolare.

[4]Il numero di maglie è 180,200,220, 250 linee / pollice selezione. (( Opzione rullo in ceramica 300linee / pollice)

[5] con il sistema di alimentazione pneumatico dispositivo di sollevamento automatico (quando carta di alimentazione pr il rullo anilox è abbassato e toccato con la piastra di stampa, stop carta di alimentazione

il rotolo di anilox è alzato e la piastra è separata)

[6] Rulli di anilox con frizione a cuneo, inchiostro uniforme, facile da pulire.

[7] diametro del rullo di gomma ¢ 186 mm. (opzione il sistema della lama del medico)

[8] superficie del tubo di acciaio avvolta con gomma resistente all'usura, e effettuare la correzione di bilanciamento.

[9] gomma nella speciale alta macinatura, effetto di trasferimento di inchiostro è buono.l'effetto di conversione è buono, per prolungare la vita del rullo di gomma.

5. meccanismo di regolazione in fase

[1]Struttura degli ingranaggi planetari.

[2]Fase di stampa con controllo PLC computerizzato in formato digitale. ((Run, stop può essere regolato), regola manualmente la posizione orizzontale, regola la distanza di 10 mm.

[3] nel processo di stampa dopo che la piastra di stampa ha automaticamente ripristinato il sistema.

6 circolazione dell'inchiostro

[1] Pompa a diaframma pneumatica, stabilità dell'inchiostro, facile funzionamento e manutenzione.

[2] filtro di inchiostro, impurità di filtro.

7 dispositivo di fissaggio della fase di stampa

[1] meccanismo di frenatura a cilindro.

[2] Quando la macchina separa o regola la fase, il meccanismo di frenatura limita la rotazione della macchina, mantenendo la posizione di ingranaggio originale punto fisso.

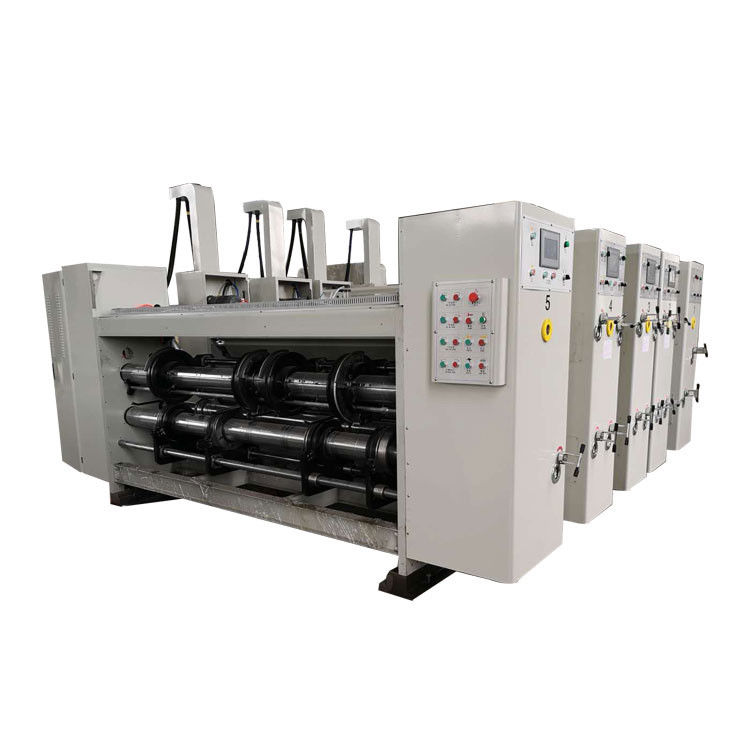

[1]Struttura a singolo albero

[2]Fase di ripartizione regolabile da controllo del computer regolabile a 360 gradi (l' arresto di funzionamento può essere regolato), la macchina può ordinare lo stock, regolare manualmente orizzontale 20mm

[3]Diametro dell'albero del coltello per la fessura verso l'alto 176 mm, diametro del sedile del coltello 465 mm

[4]Diametro dell'albero di rotolamento 110 mm, diametro della ruota di rotolamento 180 mm

[5]Diametro dell'albero dei coltelli inferiori 156 mm, diametro dei coltelli 280 mm

[6]Controllo elettrico del movimento dei coltelli e della ruota di piegatura contemporaneamente (input della dimensione della scatola, regolazione automatica)

[7]I coltelli a fune da 7 mm utilizzano materiale in acciaio dopo il trattamento termico, la rettifica, i modelli di coltelli dentali,

[8]Può fare il fissaggio dei fori (facoltativo)

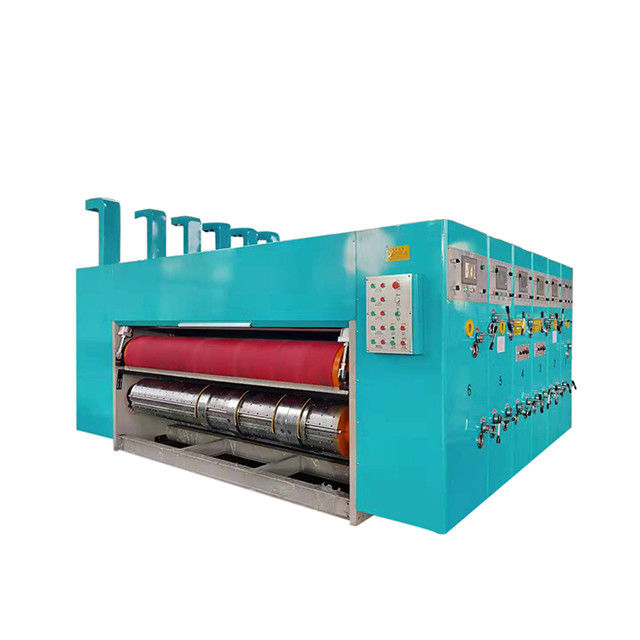

parti di taglio a stampo

(Quando il cliente sceglie la parte slotter non è necessario aggiungere, se non hanno slotter parte, questa parte che è opzionale)

Rotoli di utensili (rotoli inferiori)

[1] diametro esterno ¢360 mm(mm (senza taglio).

[2] rettifica delle superfici in ghisa, cromatura dura, correzione dell'equilibrio, aumento della stabilità operativa.

[3]disposizione fissa di fori a vite, 100 mm assiale; 18 parti uguali radiali.

[4]Sfondamento del modello di legno: 16 mm (per cartone a tre strati) 13 mm (per cartone a cinque strati)

Roller a pad (rollo superiore)

[1] diametro ¢ 388,9 mm, copertura aniv 405 mm

[2] pad di tipo di cambio rapido, resistenza all'usura, lunga durata.

[3] Macinatura della superficie in ghisa, cromata dura.

[4] correzione del saldo, aumento della stabilità operativa.

[5]spessore della pastiglia di 9 m. Larghezza 250 mm. Dispositivo di nuoto trasversale di tipo meccanico da 40 mm. (velocità di nuoto regolabile)

Meccanismo di rottura

[1] pastiglie di rettifica elettriche, modificate in modo rapido ed efficiente.

[2] per migliorare la durata di servizio della pad.
