5 strati 1800mm 100 velocità macchina per la fabbricazione di cartoni ondulati
1Introduzione
La linea di produzione di cartoni ondulati è l'abbreviazione della linea di produzione di cartoni ondulati.divisione e pressaturaPer esempio, una linea di produzione di carta ondulata a una sola faccia è di solito composta da un supporto di carta a rotoli,una macchina per la formazione di cartoni ondulati a una sola facciaPer il cartone ondulato, il materiale di carta a rotoli e il legante per l'amido di patate o di mais vengono utilizzati per produrre e tagliare in modo continuo le specifiche richieste.il cartone prodotto non deve essere essiccato o asciugatoAllo stesso tempo, può essere utilizzato in combinazione con una macchina per la colla o un rivestimento per produrre cartone ondulato con più di tre strati.
2.Componente
Modello | Nome | Unità | Quota | Marchio |
ZJ-V5B | Fabbricazione a partire da materiali di caldo | Impostato | 5 | Fuoco principale ¢242mm, braccio a dondolo iperbolico, testa di presa in carta tipo dentale, freno multipunto a disco ventilato, sollevamento a trazione idraulica, traslazione sinistra e destra, centrato. |
DXC | Portachiavi per carta senza albero | Impostato | 10 | Il carrello della rotaia terrestre ha una lunghezza di 6000 mm con doppie rotaie guida ed è saldato da una piastra centrale. . |
RG-600 | Camione di carico | Impostato | 2 | ¢ 600 mm, compresa la certificazione del recipiente a pressione. Regolazione elettrica dell'angolo di avvolgimento. L'angolo di avvolgimento può regolare l'area riscaldata della carta nell'intervallo di 360°. |
RG-600 | Cisterna di pre riscaldamento per carta per viso | Impostato | 2 | ¢ 600 mm, compresa la certificazione del recipiente a pressione. Regolazione elettrica dell'angolo di avvolgimento. L'angolo di avvolgimento può regolare l'area riscaldata della carta nell'intervallo di 360°. |
SF-280 | cilindro di riscaldamento di carta | Impostato | 2 | Il rullo principale ondulato è di ¢ 280 mm e il materiale è in acciaio in lega 48CrMo. |
RG-600 | Adsorbimento | Impostato | 1 | ¢ 900 mm, compresa la certificazione del recipiente a pressione. Regolazione elettrica dell'angolo di avvolgimento. L'angolo di avvolgimento può regolare l'area riscaldata della carta nell'intervallo di 360°. |
GM | Macchine a lato unico | Impostato | 1 | Il diametro del rullo adesivo è di 240 mm. Ogni strato è azionato da un motore indipendente di conversione di frequenza e il gap di colla viene regolato elettricamente. |
TQ | Precaldaio triplo | Impostato | 1 | Il raggio principale è di acciaio a canale di 200 mm e il motore indipendente di conversione di frequenza guida il tiraggio e il trasporto della carta e la tensione del tipo di aspirazione. |
SM | Secondo piano. | Impostato | 1 | Cornice in acciaio di canalizzazione standard nazionale 360 mm, piastra calda 595 mm * 16 pezzi, struttura a rulli intensiva.motore di conversione di frequenza. |
NCBD | Macchine per la colla | Impostato | 1 | Lama in lega di tungsteno, cinque coltelli e otto linee, regolazione elettrica del coltello e movimento laterale elettrico. |
NC | Trasferimento attraverso il ponte | Impostato | 1 | Servocontrollo sincrono a corrente alternata, freno di accumulo di energia, struttura a coltello a spirale, trasmissione a elica, protezione dalla pressione dell'olio lubrificante, display touch screen da 10,4 pollici. |
DM | Macchine a doppio lato | Impostato | 1 | Il convertitore di frequenza controlla la consegna e i punti. |
ZJZ | Coltello sottile | Impostato | 1 | Il dispositivo di produzione della colla è composto da un serbatoio portante, un serbatoio principale, un serbatoio di stoccaggio, una pompa di alimentazione della colla e una pompa di rimessa della colla. |
QU | Macchine per taglio e piegatura | Impostato | 1 | Il cliente prepara la propria fonte di gas. |
ZQ | Coltello a spirale per computer | Impostato | 1 | Inclusi i componenti del vapore quali valvole delle condotte, trappole, contatori, ecc. nell'apparecchiatura, e i clienti forniscono le proprie fonti di calore e condotte. |
1Sistema di riscaldamento a vapore: si raccomanda di dotare una caldaia a vapore da 4000 kg/ora di tubi a vapore con una pressione di 1,25 MPa. |
2Compressore d'aria, condotto d'aria, condotto di consegna della colla. |
3. Collegare l'alimentazione e i fili al gabinetto di funzionamento e ai tubi di linea. |
4Fonti d'acqua, condotte d'acqua, secchi, ecc. |
5. lavori di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti di costruzione di impianti. |
6- carta grezza, amido di mais, soda caustica industriale, borace e altri materiali destinati alla sperimentazione. |
7Olio di motore, olio lubrificante, olio idraulico e grasso per attrezzature. |
8- cibo e alloggio per il personale di installazione e di messa in servizio e fornire ai collaboratori di installazione di cooperare con l'installazione. |

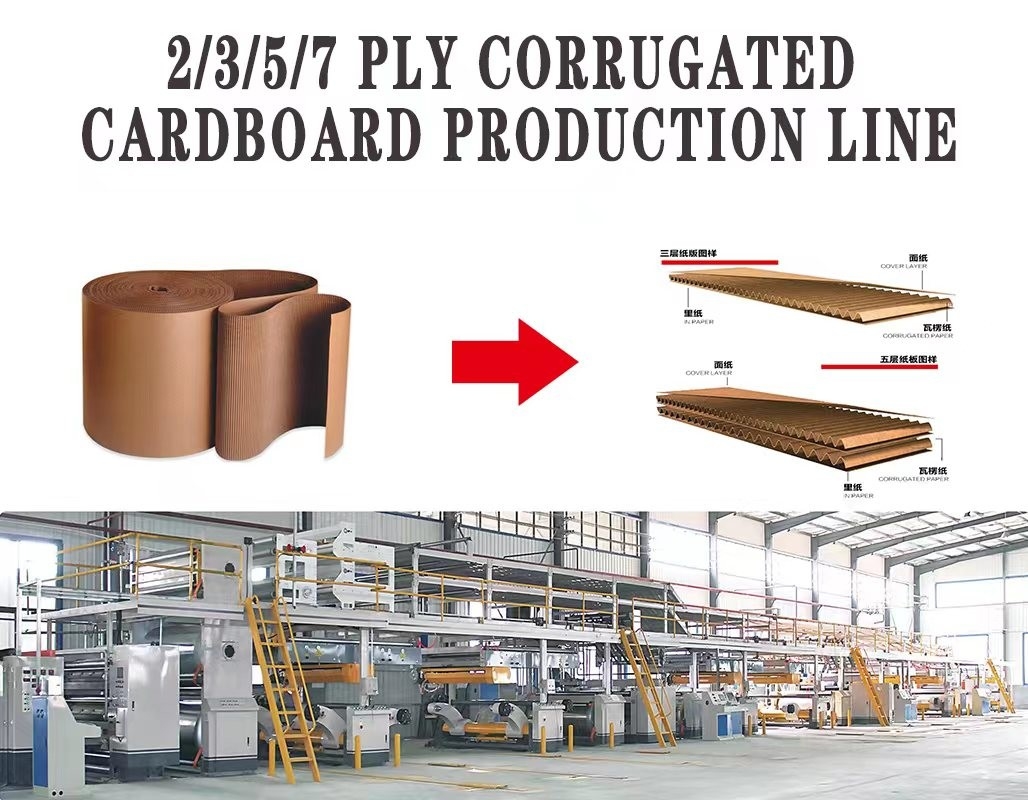

4.Foto macchina
