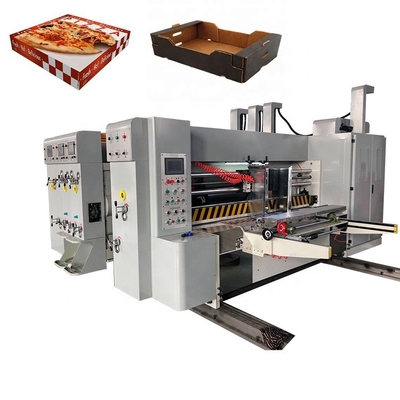

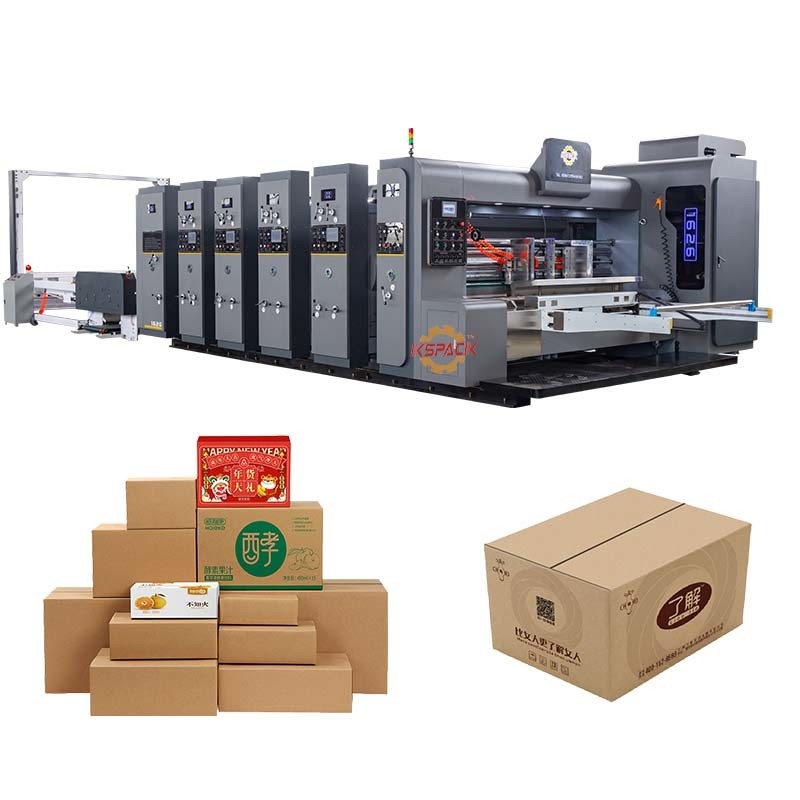

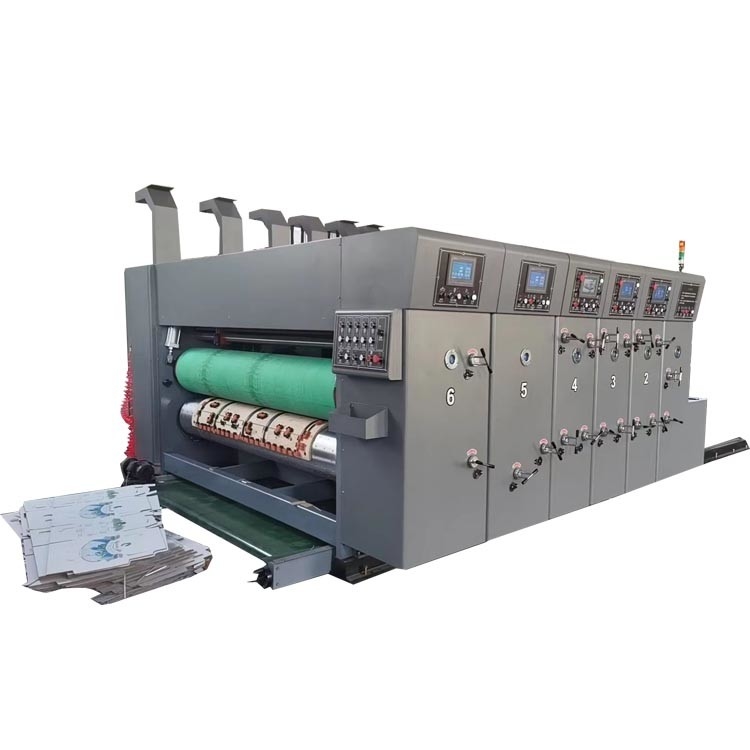

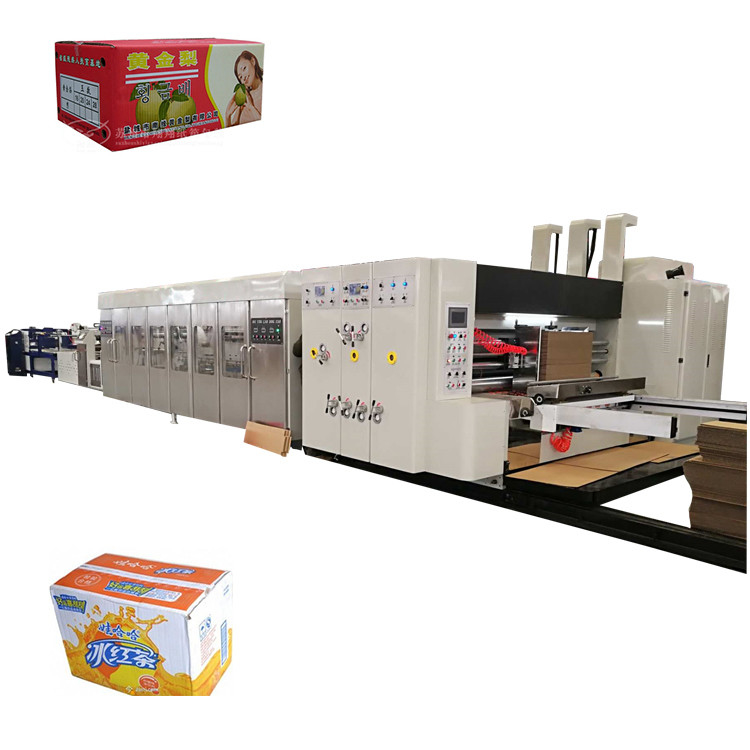

Macchine di taglio a stampo a scatola corrugata di precisione per la produzione su larga scala

Caratteristica principale della macchina:

[1] macchina di controllo elettrico dal campanello di allarme, avviso di suono continuo, per garantire la sicurezza dei lavoratori.

[2] albero motore con frizione, per evitare l'uso improprio e danni alla macchina.

[3] dispositivo di blocco pneumatico.

[4] Il motore ospitante avvia il dispositivo di protezione (la macchina non è bloccata, il motore ospitante non può iniziare a funzionare)

sistema di alimentazione a rulli di punta

[1] ventola di alimentazione ausiliaria di carta a aspirazione 7.5KW, in base alle diverse condizioni di piegatura del cartone, regolazione del volume d'aria,per garantire un'approvvigionamento regolare di carta.Usare il pennello per rimuovere la superficie del cartone Polvere, pezzi di carta e altri detriti, migliorare la qualità della stampa.

[2] inserito con un interruttore di controllo della catena, carta di arresto di emergenza di controllo.

[3]Il sollevamento carta e verso il basso adottare il cilindro d'aria,l'azione veloce, effort.the utilizzo di Shandong "Komori" sistema di alimentazione del rullo bordo anteriore, semplice

[3] operazione, alta precisione. la quantità di estensione può essere regolato, grezzo Forte adattabilità. trasmissione di velocità più stabile, adatto per la deformazione, sottile

trasmissione di cartone, l'effetto è evidente.

[ 5 ] deflettore laterale, posizione posteriore della scatola mediante regolazione elettrica a vite; regolazione sincronizzata manualmente della posizione superiore e inferiore del deflettore anteriore.

[6]dispositivo di alimentazione a salto (secondo la necessità di scegliere l'alimentazione continua o a foglio).

[7]Comando PLC, interfaccia uomo-macchina, memorizzazione dei menu, piastra di stampa

correzione, velocità di stampa, quantità, tempo e funzionamento del dipartimento

Rulli di alimentazione

[1]up roller utilizzare l'albero di gomma morbida, in modo da quando alimentare la tavola assicurarsi che non rotto il diametro della tavola 132mm, indossando l'albero di gomma,fare il bilanciamento corretto, mantenere la carta di alimentazione a vapore e accurata.

[2]Il rullo di alimentazione inferiore con diametro del rullo in rilievo ¢ 155 mm, tubo in acciaio senza saldature, rivestimento in cromo duro in rilievo.

[3]piano di regolazione manuale del rotolo di alimentazione

intervallo di regolazione di 0 ~ 12 mm. La regolazione non influisce sull'intervallo di trasmissione, per garantire la precisione della trasmissione.

[4]dispositivo automatico di chiusura con regolazione fine di tipo manuale.

[1]La sezione di alimentazione della carta, la sezione di stampa e la parte a fessura sono automaticamente ripristinate a zero.

[2] In generale il cartone utilizza un dispositivo a zero automatico, provare a stampare due ad essere regolato nella posizione corretta per ridurre i rifiuti di cartone.

Rulli di stampa (rulli di lamiera)

Ø [1]diametro di ¢ 408 mm (con diametro di ¢ 408 mm)

Ø rottura di superfici in acciaio di alta qualità, riferimento assiale

Ø Scale, cromatura dura.

Ø correzione del saldo, funzionamento regolare,

Ø adattarsi al funzionamento ad alta velocità.

Ø [4]piatta di rotolamento fissa a gratta, con fossa di piatta appesa, a

Ø adattarsi alla versione rapida dell'installazione

Ø veloce.

Ø [5]versione completa dello slot per la sospensione, per la versione per la sospensione da 10 mm

Ø dell'articolo.

Ø [6]discarica e carico della piastra di stampa, interruttore a piedi

Ø controllo elettrico in inversione.

Ø [7]trasversa manuale assiale del rullo da stampa, il massimo

Ø movimento di 10 mm.

• [1]Diametro di ¢ 155 mm.
• l'uso di macinazione superficiale di tubi in acciaio senza saldature di alta qualità, correzione del bilanciamento dinamico, funzionamento regolare, cromatura dura

Ø [3]stampa di rotolo a pressione a quadrante di tipo slider

Ø regolare manualmente l'intervallo di regolazione da 0 a 12 mm.

Ø La regolazione non influisce sull'altezza libera dell'attrezzatura per garantire

Ø precisione della trasmissione.

Alimentare la parte superiore einferiorealtri macchine

Ø [1]sul rotolo: diametro ¢ 86 mm tubo in acciaio senza saldature,

Ø con tre anelli di alimentazione in carta.

Ø [2] il rotolo successivo: diametro ¢ 155 mm tubo in acciaio senza saldature,

Ø Macinatura superficiale, cromata

Ø [3] regolazione manuale del quadrante del rotolo di alimentazione

Ø il raggio di regolazione di 0 ~ 12 mm.

Ø influenzare i denti L'apertura della ruota, per garantire la precisione della trasmissione.

sistema di inchiostro a rullo in acciaio anilox a rullo in gomma

Ø [1]diametro di ¢ 213,7 mm.

Ø [2]smolare la superficie dell'acciaio, reticolare per repressione, cromo duro

Ø rivestimento.

Ø [3] correzione dell'equilibrio, funzionamento regolare.

Ø [4]Il numero di maglie è 180,200,220250 linee/pollice selezione.

Ø Opzione di rullo in ceramica 300-500line/inch

Ø [5]con sistema di alimentazione pneumatico di sollevamento automatico.

Ø (Quando si utilizza la carta da alimentazione, il rullo di anilox viene abbassato e toccato con

Ø piastra di stampa, stop feed paper anilox roll è in alto e la piastra è

Ø separati)

Ø [6]Rollino in anilox con frizione a cuneo, inchiostro uniforme, facile da

Ø inchiostro pulito.

Ø [7] diametro del rullo in gomma ¢ 186 mm.opzione lama medica

Ø sistema

Ø [8] superficie del tubo in acciaio avvolta in gomma resistente all'usura, e

Ø effettuare la correzione del saldo.

Ø [9] la gomma nella speciale macinazione ad alta velocità, effetto di trasferimento dell'inchiostro è

Ø buono. Dispositivo di autoblocco con regolazione fine di apertura rapida per assicurare

Ø inchiostro uniforme: la quantità di inchiostro uniforme, la conversione

Ø effetto è buono, per prolungare la vita del rullo di gomma.

faseaggiustamentomeccanismo

Ø [1]Struttura degli ingranaggi planetari.

Ø fase di stampa con controllo PLC computerizzato e controllo digitale. (Run, stop regolabile), regolazione manuale della posizione orizzontale, regolazione della distanza di 10 mm.

Ø [2]nel processo di stampa dopo la stampa della piastra automatica

Ø ripristinare il sistema.
