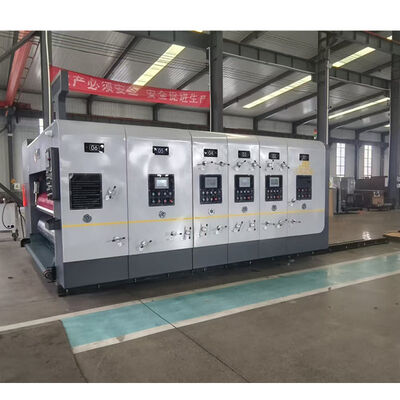

Macchina per la stampa a scatola ondulata con controllo PLC 4 colori Flexo Print Die Cutter Slotter per la produzione di diverse dimensioni di schede

1. Rullo di stampa (rullo di lastra)

[1] diametro di ¢ 523 mm (con diametro di ¢ 536 mm).

[2] rettifica superficiale in acciaio di alta qualità, scala di riferimento assiale, cromatura dura.

[3] per eseguire la correzione del bilanciamento, funzionamento regolare, per adattarsi al funzionamento ad alta velocità.

[4] rullo fisso a cricchetto, con scanalatura per appendere la lastra, per adattarsi all'installazione rapida e conveniente della versione.

[5] scanalatura per appendere l'intera lastra, per articoli con lastra da appendere da 10 mm.

[6] caricamento e scaricamento della lastra di stampa, interruttore a pedale con controllo elettrico inverso.

[7] traslazione manuale assiale del rullo di stampa, movimento massimo di 10 mm.

2. Rullo di stampa

[1] diametro di ¢ 155 mm.

[2] l'uso di tubo in acciaio senza saldatura di alta qualità, rettifica superficiale, correzione del bilanciamento dinamico, funzionamento regolare, cromatura dura

[3] il rullo di pressione di stampa con cursore trasversale per regolare manualmente l'intervallo di regolazione da 0 a 12 mm. La regolazione non influisce sul gioco degli ingranaggi per garantire l'accuratezza della trasmissione.

3. Rulli di alimentazione superiori e inferiori

[1] rullo superiore: diametro ¢ 86 mm tubo in acciaio senza saldatura, con tre anelli di alimentazione carta.

[2] rullo inferiore: diametro ¢ 155 mm tubo in acciaio senza saldatura, rettifica superficiale, cromatura dura

[3] il rullo di alimentazione con cursore trasversale per regolare manualmente l'intervallo di regolazione da 0 ~ 12 mm. La regolazione non influisce sul gioco degli ingranaggi, per garantire l'accuratezza della trasmissione.

• Sistema di inchiostrazione rullo anilox in acciaio e rullo di gomma

[1] diametro di ¢ 176 mm.

[2] rettifica superficiale in acciaio, repressione reticolare, cromatura dura.

[3] correzione del bilanciamento, funzionamento regolare.

[4] numero di maglie, selezione 200-280 linee/pollice. Opzione rullo ceramico 300 linee/pollice (richiede pagamento)

[5] con dispositivo di sollevamento automatico pneumatico del sistema di alimentazione. (Quando si alimenta la carta, il rullo anilox viene abbassato e tocca la lastra di stampa, interrompendo l'alimentazione della carta)

[6] rullo anilox con frizione a cuneo, inchiostrazione uniforme, facile da pulire.

[7] diametro rullo di gomma ¢ 153,6 mm. Opzione sistema lama raschiante

[8] superficie del tubo in acciaio rivestita di gomma resistente all'usura e sottoposta a correzione del bilanciamento.

[9] gomma speciale ad alta rettifica, buon effetto di trasferimento dell'inchiostro. Dispositivo di regolazione fine rapida autobloccante per garantire un inchiostrazione uniforme. Quantità di inchiostrazione uniforme, buon effetto di conversione, prolunga la vita del rullo di gomma.

5. Meccanismo di regolazione di fase

[1] struttura a ingranaggi planetari.

[2] fase di stampa con controllo PLC computerizzato, immissione digitale. (Esecuzione, arresto regolabili), regolazione manuale della posizione orizzontale, distanza di regolazione di 10 mm.

[3] durante il processo di stampa, sistema di ripristino automatico della lastra di stampa.

6. Circolazione dell'inchiostro

[2] filtro inchiostro, filtra le impurità.

7. Dispositivo di fissaggio della fase di stampa

[2] quando la macchina si separa o regola la fase, il meccanismo frenante limita la rotazione della macchina, per mantenere il punto fisso della posizione originale dell'ingranaggio.

2. Dettagli macchina
